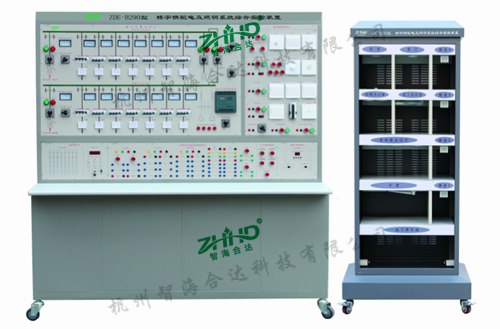

楼宇供配电及照明系统综合实验装置
本装置是针对学习楼宇供配电及照明系统而研制的，楼宇供配电及照明系统广泛应用于大型商场、宾馆、写字楼和大厦等领域。通过该装置的学习，学生能够掌握楼宇供配电及照明系统的调试方法。 该装置由供配电子系统、照明子系统、消防告警子系统和控制子系统四个子系统组成，包括平台、LON网络适配器、LON数据采集控制器、通讯转换器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、不间断电源、断路器、消防告警模块、监控软件和多种灯具，可完成各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控制、动静探测控制、区域场景控制、手动遥控器控制，线路的设计与连接、故障的设置、判断及排除等操作或功能，适用于供用电技术、电网监控技术和楼宇智能化工程技术等专业，也适用于智能楼宇管理师考核。 二、技术参数 1.输入电源：三相五线～380V±10%，50Hz 2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3.装置容量：＜5kVA 4.控制台尺寸：1800mm×800mm×1800mm 5.模拟楼层柜尺寸：755mm×450mm×1800mm |
